| yer değiştirmeden | yer değiştirme ile |
Bu basit eğitimin amacı, Mari’den dışa aktarılan doku haritalarının Arnold ile doğru yer değiştirme iş akışı kullanılarak nasıl işleneceğini açıklamaktır. Bu örnekte bir yaratık modeli ve yer değiştirme haritaları ( Alex Huguet tarafından nazikçe sağlanmıştır ) kullanılmıştır.
UV KARO – UDIM #
UDIM değerleri, bir dokunun UV uzayındaki sol alt köşesinin koordinatlarından yola çıkarak, dokunun tam sayı koordinatlarını temsil etmenin bir yoludur. Bu sayede, tek ve çok daha büyük bir doku yerine, bir modeli kaplamak için birden fazla doku kullanılabilir.
Bu, Mari’nin UV doku alanını dışa aktarırken kullandığı kuraldır. 1001 (0,0) noktasından başlar ve U ekseninde 10 adım daha ilerler. Ardından bir sonraki V satırına geçer; yani U ekseninde her 10 adım için V ekseninde 1 adım ilerler.
1021 1022 1023 1024 1025 1026 1027 1028 1029 1030
1011 1012 1013 1014 1015 1016 1017 1018 1019 1020
1001 1002 1003 1004 1005 1006 1007 1008 1009 1010
Aşağıdaki UV ofset ızgarası bu ilişkiyi daha iyi gösteriyor (bu örnekte yalnızca beşli bir aralık gösteriliyor, çünkü yaratık modeli beş farklı yer değiştirme haritası kullanıyor):

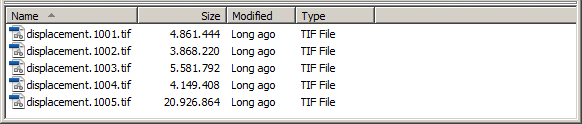

UV Doku Düzenleyicisinde UV’lerin UV uzayında 1001 (0,0) ile 1005 (5,0) arasında düzenlendiğini ve yer değiştirme doku dosyalarının buna göre adlandırıldığını görebilirsiniz:
Doku Yolları #
Arnold, yer değiştirme dosyası dokusunu açarken ‘göreceli’ bir dosya yolu adlandırma kuralı kullanır. Doku oluşturmada sorun yaşıyorsanız, dosya yolu adını ‘mutlak’ bir yola değiştirin (proje dizinini değiştirmek, yol adını otomatik olarak ‘mutlak’ bir yola değiştirecektir).
Bu yöntemi dosya girişlerinizde kullanmak için şunu kullanın:Dosya adındaki etiket, daha sonra uygun sayıyla değiştirilir:
Göreceli dosya yolu –Textures\displacement. <udim>.tif
Mutlak dosya yolu –C:\Users\Documents\Project\Textures\ displacement. <udim>.tif
Yer Değiştirme Parametreleri #
Mutlak yol adını kullanan bir dosya dokusu C:\Users\Documents\projects\Displacement-troll\sourceimages\displacement.<udim>.tif , yaratığa atanmış gölgelendiriciye bağlı bir yer değiştirme düğümüne bağlanır.
Vektör uzayı ‘Dünya’ uzayı olarak ayarlanmış ve ölçek 0,75 olarak belirlenmiştir. bounds_padding 1 olarak, scalar_zero_value ise 0,25 olarak ayarlanmıştır (bu değerler kabaca bir kılavuz niteliğindedir ve yer değiştirme haritasının nasıl ve nerede oluşturulduğuna göre değişmesi gerekecektir).
Alt bölüm #
Yer değiştirme haritalarındaki detayları görmek için modelin alt bölümleme ayarlarının artırılması gerekir. Bu durumda, subdivision_type değeri catclark olarak ayarlanmış ve yineleme sayısı 2’ye çıkarılmıştır.
Bu, Mari’den kaydedilen yer değiştirme haritalarının <udim> belirteçleri kullanılarak işlenmesine ilişkin eğitimin sonudur.
Son görüntü (bir kova eksik)
