Görünüm Penceresinde Hacim Görüntüleme – Arnold for 3ds Max

Görünüm Alanı Görüntüleme Modları #

Arnold Volume nesnesine bir OpenVDB dosyası yüklediğinizde, görünüm penceresinde farklı görüntü ayarlarıyla hacmi görmelisiniz. Görüntü ayarları, görünüm penceresi moduna bağlı olarak hacim nesnelerinin görüntüsünü uyarlar.

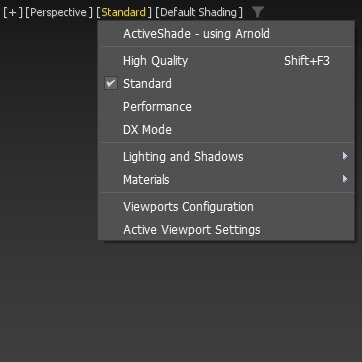

_Standart

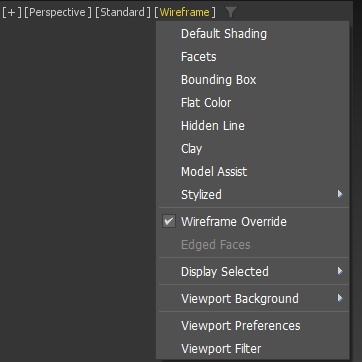

_{Tel Çerçeve Geçersiz Kılma}

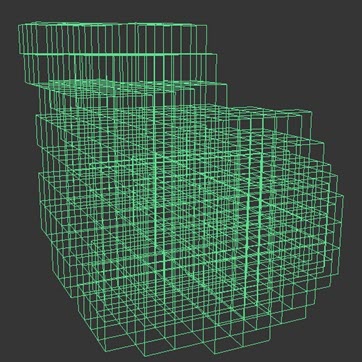

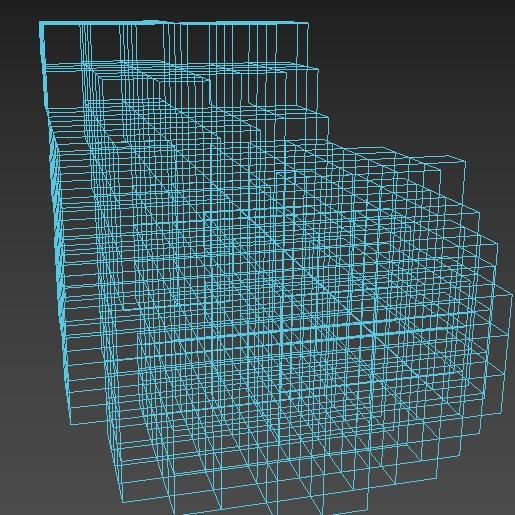

Tel çerçeve #

Hacmin tel kafes şeklini göstermek için dörtgenlerin kutu şeklinde gösterimi.

Düz #

Hacim nesnesine herhangi bir gölgelendirme uygulanmadı.

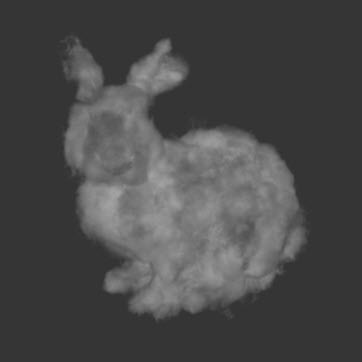

Standart #

Hacim nesnesinin temel gölgelendirmesi.

Nesne Görüntüleme Özellikleri #

3ds Max’teki diğer ağ nesneleriyle aynı görüntüleme seçeneği modlarını kullanır.

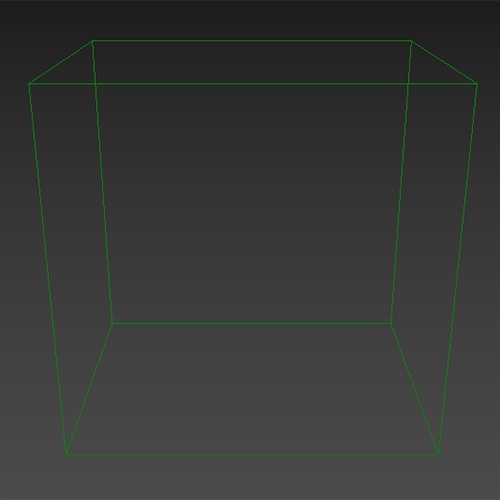

Kutu olarak görüntüle #

Hacim nesnesinin sınırlarını yalnızca sınırlayıcı kutu gösterir.

Görüntüleme seçenekleri #

Nesne özelliklerinde herhangi bir görüntüleme seçeneği seçilmezse, bu yalnızca mevcut görüntüleme moduna göre görüntülenir.

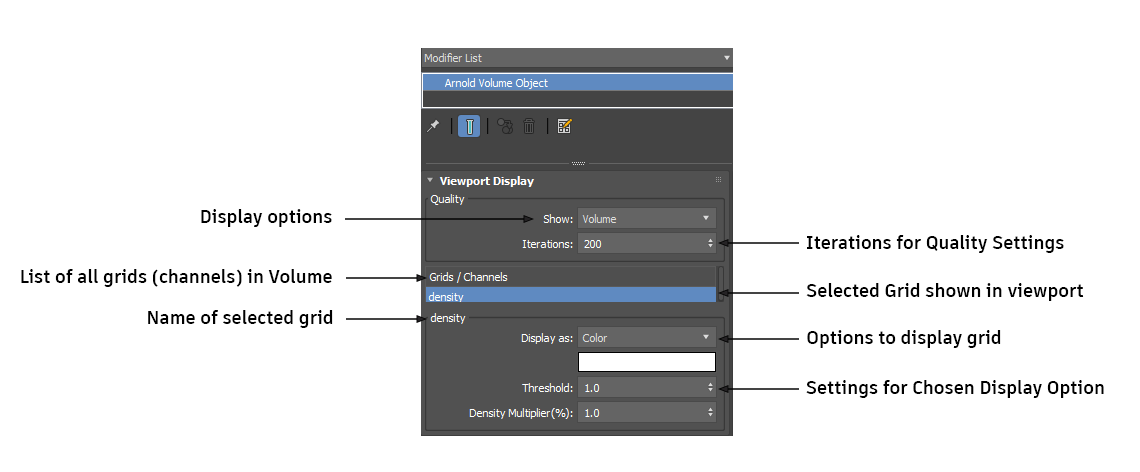

Görünüm Alanı Ekranı (hacim nesnesi) #

Arnold hacim nesnesi (Sis) veya seviye kümeleri (SDF (işaretli mesafe alanları)) gibi ızgaralar içeren hacim nesneleri , değiştirici yığınındaki nesnenin kullanıcı arayüzünün üstünde bir açılır menü olarak özellikleri görüntüler.

Kalite #

Bu, hacim görüntüleme modunda hacmin seçilen kanalını/ızgarasını temsil etmek üzere görüntüleme alanında görüntülenen şeydir.

Göstermek #

Görüntü alanı hacim görüntüleme türünü seçer. Kalite seçimi performansı etkileyecektir.

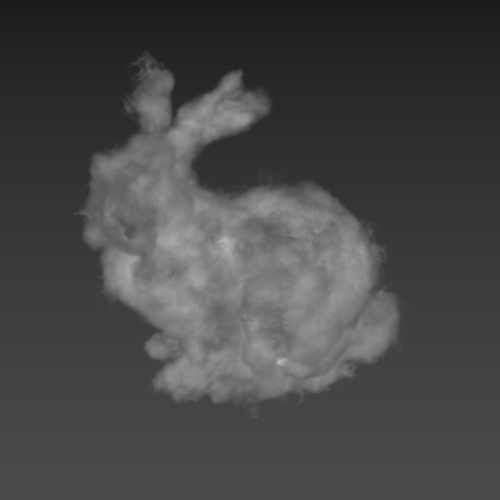

Ses seviyesi (varsayılan) #

• Tekrarlamalar. Seçilen ızgaranın gösterimi, ızgaranın ayarlarında (grup) tanımlanır. Bu, hacim kalitesini belirler. Daha düşük değerler kaliteyi düşürür (hızlı performans), daha yüksek değerler ise daha yüksek kalite gösterir (daha yavaş performans).

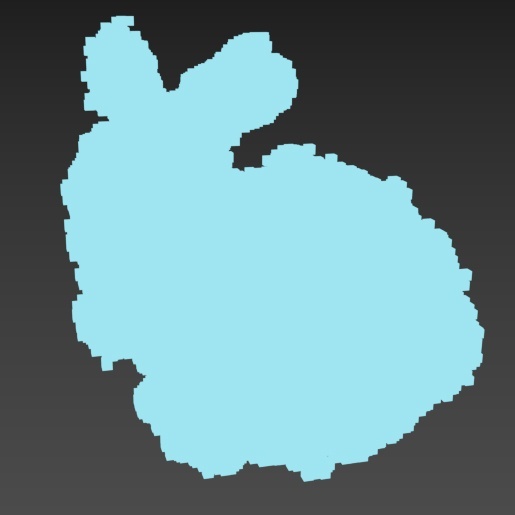

Aktif Voksel #

• Sınır: onay kutusu (varsayılan olarak açık).
  • Bu, görüntüleme alanında gösterilen voksel sayısını sınırlar. Bu sayı 1 ile hacimdeki toplam voksel sayısı arasında değişebilir. Devre dışı bırakıldığında, hacmin tüm vokselleri görüntülenir.
• Maksimum: Görüntülenen maksimum voksel sayısı. Vokseller hacim içinde seyrektir, bu nedenle az miktarda olsalar bile hacmin şekli algılanabilir.
  • Sınır devre dışı bırakıldığında, maksimum widget’ı da devre dışı bırakılır.
• Nesnenin kablo rengi, aktif voksel rengi olarak kullanılır.

Tel çerçeve #

• Alt bölümler: Hacimsel tel çerçeve kalitesini tanımlar. Daha yüksek sayıda alt bölüm, daha fazla ayrıntı oluşturur.
• Nesnenin tel rengi, tel çerçeve için kullanılır.

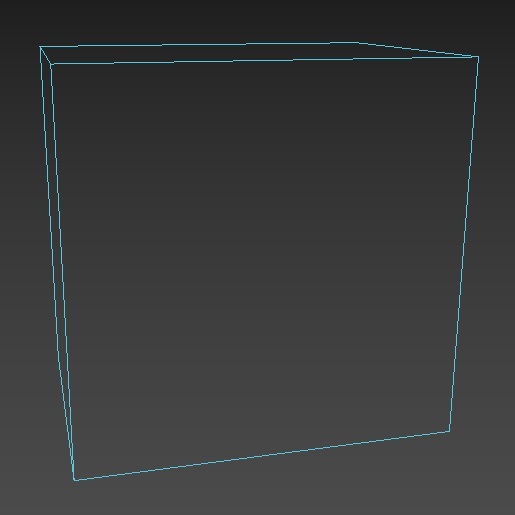

Sınır Kutusu #

• Ayar yok. Nesnenin kablo rengi, sınırlayıcı kutu için kullanılır. Bir moddan diğerine geçildiğinde, kalite ayarlarının değerleri kaydedilir.

Izgaralar / Kanallar #

OpenVDB dosyasındaki tüm ızgaraların listesi liste görünümünde görüntülenir. Listede aynı anda yalnızca bir ızgara seçilebilir. Listede seçilen ızgara, görünüm alanında görüntülenen ızgaradır. Birden fazla ızgara yüklendiğinde, her ızgaranın kendi ayarları vardır.

_{Yoğunluk, yakıt, ısı ve sıcaklık olmak üzere dört kanal/ızgara içeren VDB hacmi.}

Izgara Liste öğeleri:

Kayan ızgara #

Kayan ızgara.

Seviye kümesi ızgarası #

İmzalı yoğunluk alanı ızgarası (seviye kümesi).

Seçilen Izgara/Kanal için Görüntü Ayarları #

Seçilen Izgara/Kanalın adı.

Görüntüle #

Görüntüleme alanında hacmin görsel temsilini tanımlar. Izgara türü için hangi seçeneklerin mevcut olduğunu tanımlar. Üç tür ızgara vardır:

• İşaretli Mesafe Alanları (SDF veya Seviye Kümesi). Ağ veya voksel olarak görüntüleyin.
• Kayan Nokta Izgarası (yoğunluk, sıcaklık).
• Vektör (hız).

Renk (hacim rengi) #

• Eşik değeri (varsayılan: 1).
• Yoğunluk Çarpanı (%). Varsayılan değer 0,1.

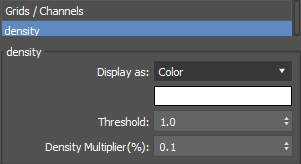

  _{Görüntüleme şekli: Renk}

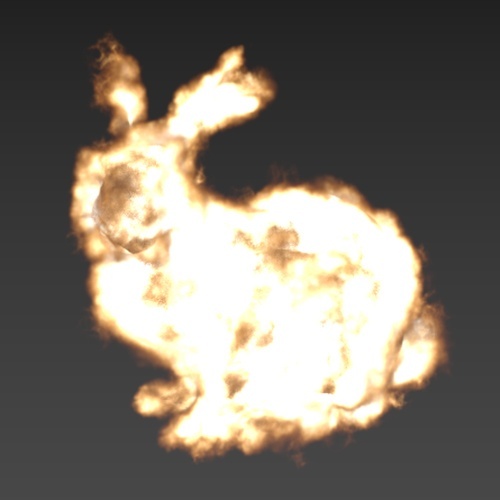

Siyah cisim #

• Renk geçişi bilgi görseli (Siyah gövde renkleri).
• Siyah cisim normalizasyonu (varsayılan olarak etkin).
• Siyah cisim yoğunluğu (varsayılan: 1.0).
• Eşik değeri (varsayılan: 1).
• Yoğunluk Çarpanı (%). Varsayılan değer 0,1.

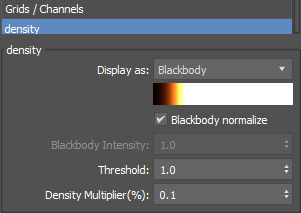

  _{Şu şekilde görüntüle: Siyah cisim}

Gradyan Haritası #

• TexMap düğmesi (varsayılan: Gradyan Rampası). Bir gradyan haritası seçin.
• Gradyan haritası renkleri.
• Ofset (eğri). Gradyan haritası için eğri düzenleyici.
• Eşik değeri (varsayılan: 1).
• Yoğunluk Çarpanı (%). Varsayılan değer 0,1.



  _{Görüntüleme şekli: Gradyan Haritası}

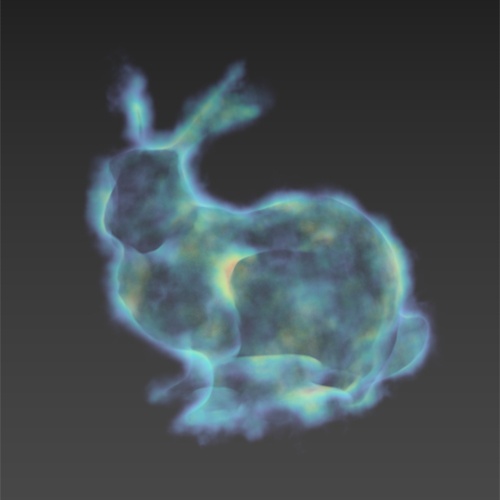

Turbo Spektrum #

• Renk geçişi bilgi görseli (Turbo Spectrum renk geçişleri).
• Eşik değeri (varsayılan: 1).
• Yoğunluk Çarpanı (%). Varsayılan değer 0,1.



  _{Şu şekilde görüntüle: Turbo Spectrum}
